Testeur de flexion de semelle Cet outil permet de mesurer la résistance à la flexion des semelles de chaussures soumises à un mouvement continu. Avant l'essai, plusieurs trous sont percés à l'endroit de la flexion maximale et l'éprouvette est placée entre deux dispositifs : une pince fixe et un actionneur mobile. L'éprouvette se plie sous l'effet du mouvement de la machine. Après un certain nombre de cycles d'essai, l'éprouvette est retirée et la différence de longueur de coupe est vérifiée.

Étapes de test

• Préparation des échantillons : Sélectionner les seuls échantillons qui répondent aux exigences de la norme et découper les éprouvettes aux dimensions spécifiées dans la norme ISO 17707. Un minimum de 3 éprouvettes est requis par essai.

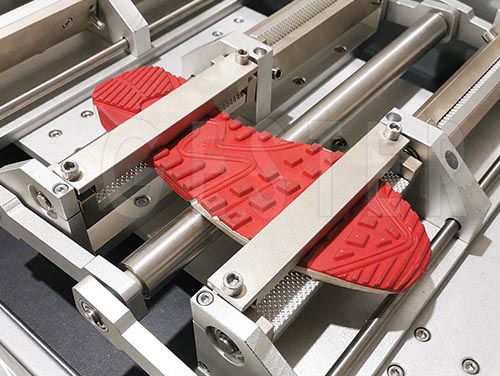

• Fixation de l'échantillon : Fixer l'échantillon de semelle sur la machine d'essai afin de s'assurer qu'il est plat, vertical et stable. Au niveau de la ligne de contrainte de flexion maximale du motif antidérapant de la semelle, utiliser un couteau à entailler pour percer trois petites ouvertures.

• Réglage des paramètres : Ajustez les paramètres de test tels que l'angle de flexion, la fréquence et les temps de test du Testeur de résistance à la flexion des semelles de chaussures .

• Essai de démarrage : Démarrez la machine de flexion Bennewart et effectuez plusieurs essais de flexion. Pendant l'essai, observez attentivement le degré de déformation et de fissures de la semelle.

• Évaluation des résultats : Une fois l'essai terminé, inspecter à la loupe le degré de résistance à l'extension de la semelle, mesurer la longueur finale de la coupe à la surface de l'échantillon et la comparer à la longueur initiale. Conformément aux exigences de la norme ou aux spécifications du produit, les résultats de l'essai sont évalués afin de déterminer si la durabilité et les performances de flexion de la semelle répondent aux exigences.

• Enregistrer les données : enregistrer les résultats des tests, y compris les paramètres de test, les résultats des tests, les informations sur l'échantillon, etc., pour la documentation du contrôle qualité.

• Angle de flexion : 90±2, mais peut également être ajusté en fonction des exigences du test.

• Diamètre du mandrin : 30mm, utilisé pour supporter l'échantillon de semelle pour le pliage.

• Vitesse de pliage : généralement comprise entre 125 et 150 cpm, mais peut être ajustée en fonction de la norme de test ou de la demande.

• Largeur de fixation : pour assurer une fixation stable de l'échantillon de semelle pendant le test, la largeur est généralement conçue en fonction de la taille de la semelle.

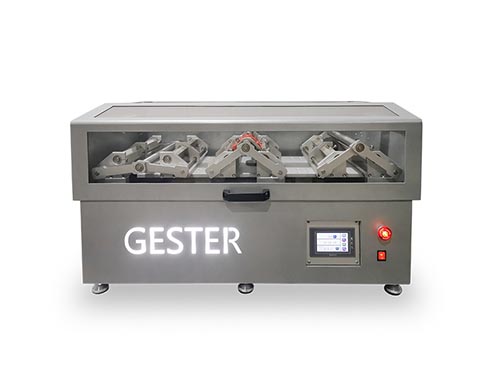

• Structure : Le testeur de flexion de semelle comprend généralement un actionneur électromécanique, un système de contrôle PLC, une cellule de charge et un ensemble de serrage d'échantillon.
