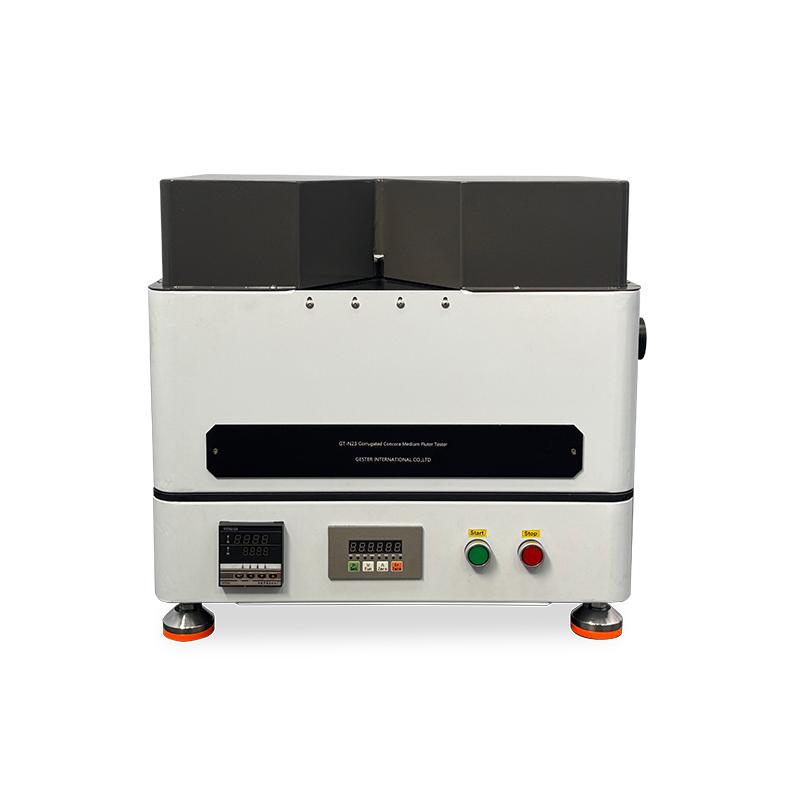

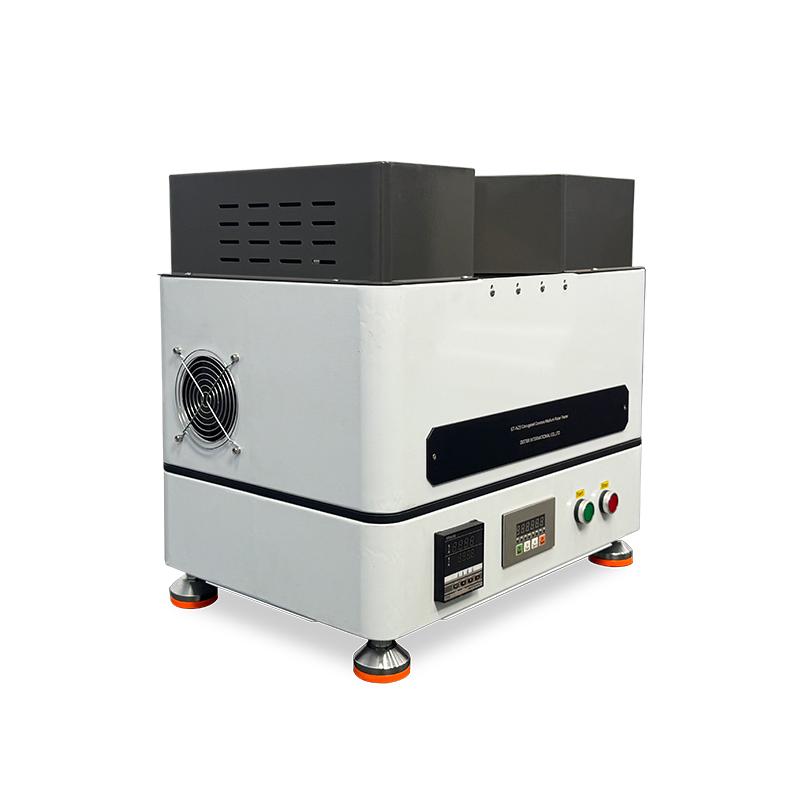

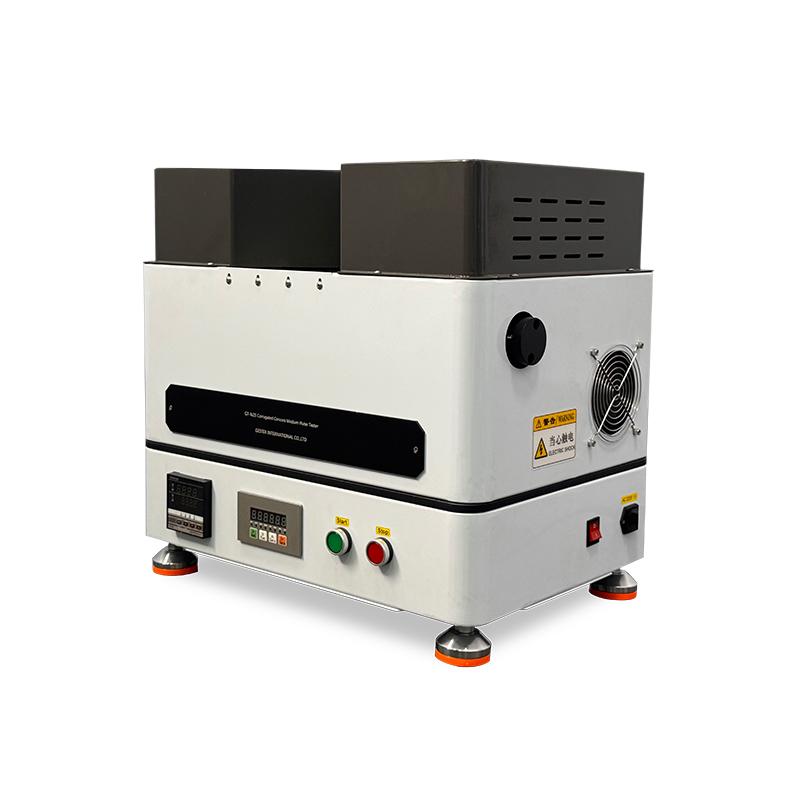

CMT CCT Ondulé Concora Medium Fluter Testeur GT-N23

Le testeur de cannelure moyenne ondulée est utilisé pour tester la résistance à la compression à plat et à la compression verticale du moyen ondulé après cannelure en laboratoire.
  • Marque:

    GESTER
  • N° darticle:

    GT-N23
  • Commande (MOQ):

    1
  • Délai de mise en œuvre:

    15-30 days
  • Les détails du produit

CMT CCT Ondulé Concora Moyen Flûter Testeur

Présentation du produit

Application

Le testeur de cannelure moyenne ondulée est utilisé pour tester la résistance à la compression à plat et à la compression verticale du moyen ondulé après cannelure en laboratoire. Ce testeur est spécialement utilisé pour fabriquer un échantillon standard pour le test de résistance à la compression à plat et le test de résistance à la compression verticale du support ondulé - créer une forme d'onde ondulée standard (le support ondulé après la cannelure en laboratoire). Après avoir ondulé, utilisez un testeur de compression entièrement automatique ou micro-ordinateur pour déterminer la résistance à plat et à la compression du support d'ondulation. Il est conforme à la norme QB/T 1061, GB/T2679.6, ISO7263 et ainsi de suite. Ce testeur est largement utilisé dans les usines de papier, la recherche scientifique, les institutions d'inspection de la qualité et d'autres industriels du papier ondulé.


Normes

QB/T 1061, GB/T2679.6, ISO7263, TAPPI T 809 om-1


Spécifications clés

Modèle

GT-N23

Vitesse de travail

4.5r/min , erreur < 0.5r/min

Résolution d'affichage de la température

1℃

Précision de la mesure de la température

0,5 note ± 1 mot

Plage de température réglable

température ambiante ~200℃

Plage de réglage de la pression de travail

(49 ~ 180) N, la pression de travail doit être cohérente avec la pression de travail réelle du rouleau cannelé, l'erreur ne doit pas dépasser ± 10%

Température normale de travail

175 ℃, l'erreur réelle ne doit pas dépasser 8 ℃ à 177 ℃

Température de sécurité

Après un temps de travail ≥ 2h, la température de la coque ne doit pas dépasser 50°C

Mécanisme de chauffage

la résistance d'isolation de la plaque chauffante doit être 5m Ω

Surveillance en temps réel

Avec fenêtre de surveillance (155 × 338 mm), il peut être ouvert à tout moment pour surveiller l'état de fonctionnement en temps réel

Température ambiante

20 ± 10 ℃ ; pas de vibration, sans gaz inflammable et corrosif

Type de dent standard

Une dent de type

Diamètre extérieur du rouleau de flûte

228,5 ± 0,5 mm

Épaisseur du rouleau de flûte

16 ± 1 mm

Nombre de dents

84 pièces

Rayon de l'arc de la crête du filetage

R l.5 ± 0.1mm

Rayon d'arc de la vallée de la dent

R 2,0 ± 0,1 mm

Hauteur de la dent entière

4,75 ± 0,05mm

Environnement d'alimentation

la plage de fluctuation de la tension d'alimentation ne doit pas dépasser 10% de la tension nominale

La table de travail est stable et plate sans vibration. Angle

90 degrés

La tension du ressort

100N

Dimension(L×W×H)

≈ 5 40 mm × 3 90 mm × 55 0 mm

Du pouvoir

AC220V, 50Hz

Pince CMT

profondeur de filetage

4,75 ± 0,05 mm

Rayon de la dent inférieure

2,4 ± 0,1 mm

Pic de dents

8,5 ± 0,05 mm

Taille

70±0.1mm×40±0.1mm

Pince CCT

Longueur de dent

> 19mm

Nombre de dent

16 pièces

Hauteur de dent

2,4 ± 0,1 mm

Taille

152±0.1mm×62±0.1mm
