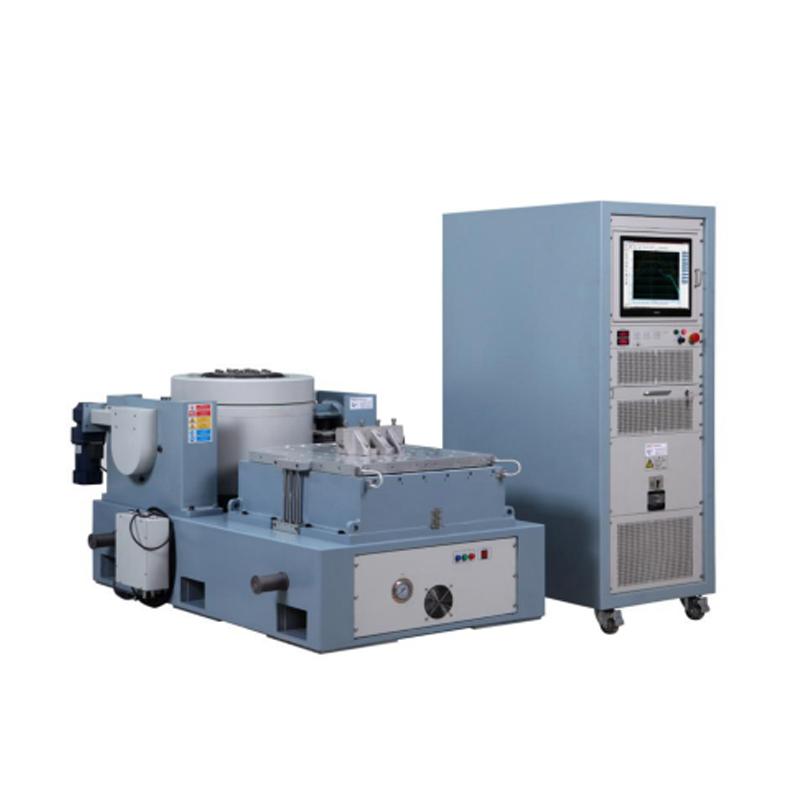

Testeur de vibrations électromagnétiques aléatoires GT-N48

A03S15 Spécifications du générateur de vibrations électrodynamiques

Force sinusoïdale maximale

300 kg.f culminer

Force aléatoire maximale

300 kg.f r.ms

Force de choc maximale

600 kg.f culminer

Gamme de fréquences

1 ～ 4000 Hz

Déplacement maximal

40 mm pp

vitesse maximale

2 m/s

Accélération maximale (à vide)

100G (980 m/s2)

Charge utile maximale

120 kg

Fréquence d'isolation

2,5 Hz

Diamètre d'armature

Ф150 mm

Masse d'armature

3 kg

Filetages de table

13×M8

Fuite magnétique

< 10 gauss

Dimensions

7 80 mm×5 70 mm×6 7 0 mm

Poids

À propos 460K GS

Amplificateur de puissance à découpage numérique SA03K

Puissance de sortie

3 kVA

Tension de sortie

120 V

Courant de sortie

30A

Dimensions

910 mm× 610 mm×1 150 mm

Poids

330 KG S

Système de protection servo

Fonctions

Température, pression atmosphérique, surdéplacement, surtension, surintensité, sous-tension d'entrée, défaut externe, alimentation de commande, défaut logique, perte de phase , etc.

Contrôleur de vibrations numérique VCS-2

Matériel

2 canaux d'entrée, 1 canal de sortie

Capacités : Sinusoïdal, Aléatoire, Choc classique

PC de contrôle

PC industriel de marque avec écran LCD (clavier et souris optique inclus)

Logiciel

Interface chinois/anglais, analyse temporelle/fréquentielle, source du signal, analyse par balayage sinusoïdal, génération automatique de rapports WORD

O système d'exploitation

Windows 10

Accéléromètre LTE

Gamme de fréquences : 1 à 7000 Hz

Sensibilité : 30 PC/g

Plage de température : -40 - 160℃

Plateforme d'extension verticale VT40

Matériel

Alliage aluminium/magnésium

Taille de la table

4 00 mm× 4 00 mm

Filetages de montage

Inserts en acier inoxydable M8

Fréquence maximale

2000 Hz

Poids

14 KG S

Table de glissement hydrostatique H40

Matériel

Alliage aluminium/magnésium

Taille de la table

400 mm × 400 mm

Filetages de montage

Inserts en acier inoxydable M8

Fréquence maximale

2000 Hz

Poids

25 kg

Ventilateur de refroidissement B751D (avec silencieux)

Pouvoir

0,75 kW

Flux d'air

11 m3/min

Dimensions

500*630*850 mm

Poids

45 kg S

Exigences électriques :

Alimentation

triphasé 380 V/50 Hz, 7 kVA

Résistance à la terre

≤4Ω

Corps de shaker

Générateur d'excitation électromagnétique A03S15

1 Unité

Ventilateur de refroidissement B751D (avec silencieux)

1 Unité

Plateforme d'extension verticale VT40 400 mm × 400 mm

1 Unité

Huile horizontale H40 - Table de diapositives de film 400 mm x 400 mm

1 Ensemble

Amplificateur de puissance à découpage numérique

Amplificateur de puissance à découpage numérique SA03K

1 unité

Système de protection servo

1 ensemble

Alimentation d'excitation

1 ensemble

Contrôleur de vibrations numérique

Unité centrale de contrôle des vibrations numériques

1 unité

Accéléromètre du système

2 pièces

PC de contrôle

1 ensemble

Disque d'installation du logiciel de contrôle

1 ensemble

Accessoires standard

Câbles d'extension et conduits d'air

1 ensemble

Outils spéciaux auxiliaires

1 ensemble

Dispositif de presse vibrante pour barres/bandes

1 ensemble

Ressort pneumatique d'isolation des vibrations

4 pièces
