Les détails du produit

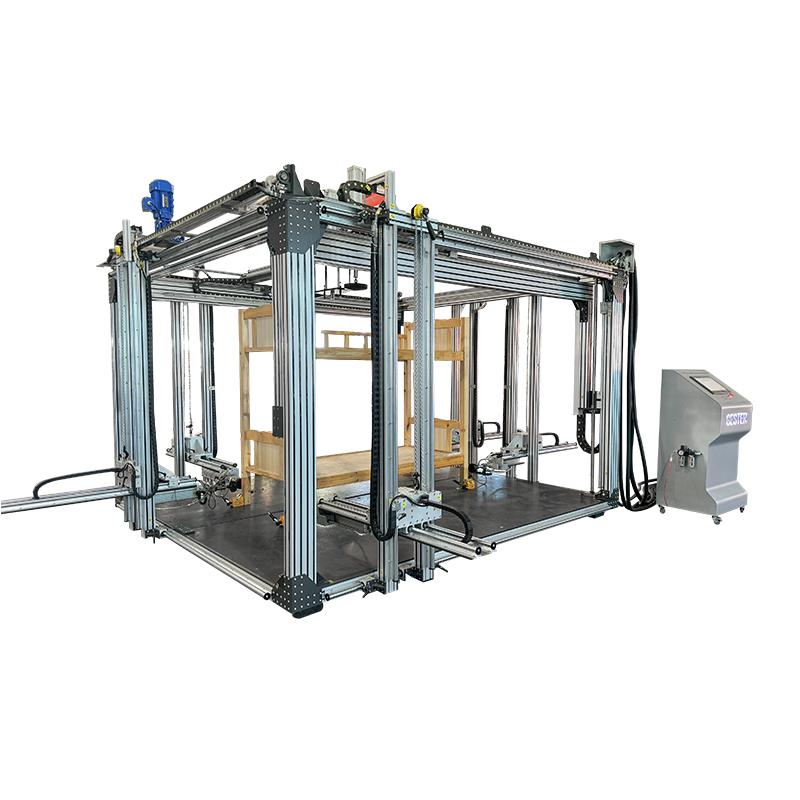

Machine d'essai universelle pour meubles à commande PLC GT-LA10D

Présentation du produit

Application :

Ceci Testeur de meubles est utilisé pour tester les propriétés mécaniques des tables, bureaux, lits, lits pour bébés et chaises. Il peut effectuer des essais de charge statique horizontale, de charge statique verticale, d'impact et de durabilité.

Caractéristiques :

1. La machine d'essai pour meubles adopte une conception à structure de cadre. Le cadre est fabriqué en aluminium industriel de haute qualité, esthétique et robuste.

2. Jusqu'à 8 ensembles de vérins de chargement peuvent être installés : 5 ensembles de vérins horizontaux sur chacun des quatre côtés, 2 ensembles de vérins verticaux et 1 ensemble de vérin d'impact sur le cadre supérieur. Tous les vérins peuvent être réglés vers le haut et le bas, vers l'avant et l'arrière afin de couvrir toutes les surfaces de montage. Les 8 ensembles de vérins peuvent fonctionner conjointement ou indépendamment.

3. Le bloc fixe inférieur permet un réglage libre de la position afin de s'adapter aux différentes spécifications des échantillons.

4. PLC + écran tactile couleur de 15 pouces pour contrôler les actions de la machine ; l'utilisation est intuitive et simple.

5. GESTER conception unique issue de la recherche et du développement indépendants, adoptant un mode de commande par vanne proportionnelle électrique SMC + entraînement par vérin afin de répondre largement aux exigences internationales en matière de précision de force et de vitesse d'essai ; le capteur de force haute précision détecte immédiatement la valeur de force ; chaque groupe de charge ajuste individuellement le contrôle ; la force de chargement est stable et fiable.

6. Tampon de chargement amovible, permettant de remplacer facilement différents tampons de chargement pour répondre aux différentes exigences d'essai.

Machine d'essai universelle pour meubles Spécifications principales

Mode de contrôle	Commande PLC
Longueur maximale de l'éprouvette	3 m
Capteur de force	2,5 KN
Mode de contrôle	Système PLC + écran tactile + GESTER
Méthode d'entraînement	Vérin AIRTAC : 8 pièces Vanne proportionnelle électrique SMC : 7 pièces
Alimentation en air	≥0,6 MPa
Alimentation électrique	CA 220 V 50 Hz/60 Hz
Dimensions de la machine	5980 × 5680 × 3940 mm (L×l×H)
Poids de la machine	3000KG

Standards

Tables& Desks&unités de rangement

EN1730-2012 Section 6.2, 6.3, 6.4,6.5, 6.6, 7.2, 7.3 ,

BS EN 15372-2016 Test1, Test2, Test3, Test5, Test6, Test8, Test10,

AS NZS 4610.3-1999 Annexe B,D,E,G,N,P,R

AS NZS 4442-1997 Annexe A,B,H,J

EN527-3, EN581-3,

GB/T 10357.1,

ISO 7170 Section 6.2.2, 6.4.1,7.5.2

BS4875-7（correspondant à ISO7170)

Chaises et tabouret

EN 1728-2012 Section 6.4, 6.5, 6.7, 6.12, 6.15, 6.16, 6.17, 6.24, 7.3, 7.4, 7.9, 8.2, 8.4.1,8.5 , 8.8

EN581-2-2015 （correspondant à EN1728-2012),

EN1335-3 -2009 Section 7.2.1, 7.2.2, 7.3.1

EN 1729-2-2012 Section 5.3.2, 5.3.3, 5.3.5, 5.3.6, 5.3.7

EN 16139-2013（(correspondant à EN1728-2012)

ISO 7173-1989 Section 7.1, 7.2, 7.3, 7.5, 7.6, 7.7, 7.8, 7.10

BS5459-2-2000 Section A5.15.2

BS5459-2-2000 Section A5.2,

GB/T 10357.3 -2013 Section 4.3,6.4,4.7,4.8,4.10,4.11,6.9

Lit

EN 1725-2023 Section 6.6 ESSAI 1,2,3,4,5,6,7,8,12

EN 747-2 Section 5.4,5.5,5.6.1,5.7,5.8

ISO19833-2018Section 6.2,6.3.1,6.3.2,6.4.1,6.4.2,6.4.3,6.5.1,6.5.2,6.6

Accessoires

Accessoires standardAccessoires	5 ensembles	Dispositif de chargement horizontal
	2 ensembles	Dispositif de chargement vertical
	1 ensemble	Dispositif d'impact
	2 pièces	GT-LB01-2 Coussin de chargement du siège
	2 pièces	GT-LB01-3 Petit coussin de chargement du siège
	2 pièces	GT-LB01-4 Coussin de chargement du dossier
	7 pièces	GT-LB01-5 Plaque de chargement locale
	1 jeu	GT-LB01-6 Dispositif d'impact de siège
	1 jeu(350 livres)	GT-LB01-11 Dispositif d'impact de type sac BIFMA
	7 pièces	Capteur de force
	7 pièces	Électrique pproportionnelvvanne
	1 jeu	Moteur
	8 pièces	Butées
OptionnelAccessoires	1 jeu	GT-LB01-1A Gabarit de point de chargement
	1 jeu	GT-LB01-7 Marteau d'impact
	2 jeuxs	GT-LA25 Masse d'essai pour lit superposé
	4 pièces	Plaque de chargement 75 mm*75 mm
	1 jeu	Poids superposé à disque de 100 kg
	1 pièce	Plaque de chargement Φ300MM
	1 pièce	Coussin de chargement Φ400MM
	1 ensemble	GT-MA12B Compresseur d'air
