Machines GESTER pour EN388 2016 : Gants de protection contre les risques mécaniques

EN 388: 2016 Aperçu

La norme EN 388 est l’une des normes européennes les plus courantes pour tester des gants de protection contre les risques mécaniques dans des applications industrielles générales.

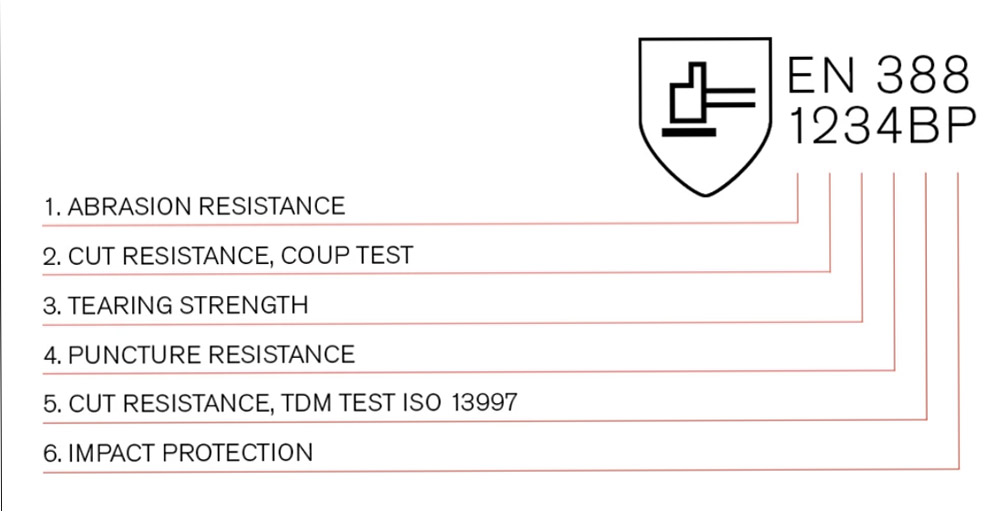

La norme EN 388 comprend quatre tests de performance : résistance à l'abrasion, résistance à la coupure par lame, résistance à la déchirure et résistance à la perforation.

La performance du gant est classée selon quatre ou cinq niveaux. L'utilisateur final peut ensuite choisir un gant dont le profil de performance est adapté à son activité professionnelle. Par exemple, un gant peut être de niveau 4 pour l'abrasion, mais de niveau 1 pour la déchirure (dans les normes européennes, plus le chiffre est élevé, meilleure est la protection).

Essais pour la norme EN 388: 2016

Échantillonnage et conditionnement

Équipement GESTER : Chambre d'essai programmable de température et d'humidité GT-C52
Capacité : 80L ou 150L (veuillez en choisir un)
Plage d'humidité : 20 % à 98 %
Plage de température : -20~150°C
Alimentation : 1∮ CA 220 V 50/60 Hz
Accessoires standard : vidéo d'utilisation, certificat de qualité, manuel d'utilisation en anglais.


Abrasion
Des échantillons sont découpés dans la paume d'un gant et frottés contre un papier abrasif à l'aide d'une machine d'abrasion de type « Martindale ». Le nombre de cycles nécessaires pour percer les échantillons est mesuré. Le niveau de protection est exprimé en degrés 1 à 4 et dépend du nombre de tours nécessaires avant qu'un trou n'apparaisse dans le matériau. Plus le nombre est élevé, meilleure est la résistance à l'abrasion.

Testeur d'abrasion Martindale GT-KC13B Conforme à la norme EN388.
Position de test : 4
Mode de contrôle : contrôle PLC et écran tactile
Accessoires standard : Poids d'abrasion et support (1 jeu), Poids de boulochage et support (1 jeu), Tissu abrasif standard (2 pièces/tête), Mousse de support standard 38 mm (60 pièces), Disques en feutre tissé standard 140 mm (2 pièces/tête), Disques en feutre tissé standard 90 mm (2 pièces/tête), Photographies (une copie), Modèle de découpe d'échantillon (D 38/90/140 mm, 1 pièce chacun), Poids de pressage (1 pièce), Chargeur d'échantillons en forme de bol (1 pièce), Bille d'acier (3 pièces), Ligne électrique (1 pièce), Manuel en anglais, Certificat de qualité.


Coupe à la lame
Des échantillons sont prélevés dans la paume d'un gant et le nombre de cycles nécessaires pour couper toute l'épaisseur de l'échantillon par une lame rotative circulaire est enregistré. Le tranchant de la lame varie et est évalué en utilisant la machine d'essai de coupure pour couper un tissu de référence standard. La résistance à la coupure du gant est basée sur un indice relatif qui compare le nombre de cycles nécessaires pour couper le gant par rapport au tissu standard. La norme EN 388 définit cinq niveaux de performance, allant du niveau 1 (indice de coupure > 1,2) au niveau 5 (indice de coupure > 20).

Testeur de coupe pour tiges de gants et chaussures de sécurité GT-KC29
Course : 50 mm
Charge : 50±0,5 N
Porte-échantillons : 2 jeux
Lame circulaire : Diamètre 45±0,5 mm, Épaisseur 0,3 mm, Angle de coupe 30°~35°
Vitesse de coupe maximale : vitesse linéaire de 10 cm/s
Compteur : écran LCD, 0-99 999 999
Alimentation : AC220V 50/60HZ
Normes : EN 388 section 6.2, ISO 20344 section 6.14, GB/T 20991 section 6.14, AQ 6102 section 4.3.2, AS/NZS 2210.2 section 6.14.
Accessoire standard : Porte-échantillon (2 jeux), lame circulaire (1 pièce), feuille d'aluminium (1 rouleau), papier filtre (1 pièce), ligne électrique (1 pièce).

Larme
Des échantillons de type « jambe de pantalon » sont prélevés dans la paume d'un gant et déchirés à l'aide d'une machine d'essai de traction standard. La norme EN 388 définit quatre niveaux de performance, allant du niveau 1 (résistance à la déchirure > 10 N) au niveau 4 (résistance à la déchirure > 75 N).

Testeur universel GT-K01 pour perforation et déchirure Test euh
(Modèle à double colonne, contrôle par ordinateur)
Capacité max. : 5 kN
Cellule de charge : la marque américaine
Vitesse d'essai : 0,001-1000 mm/min
Affichage : Mode d'affichage de l'ordinateur
Résolution de la force : 1/100 000
Précision de la force : ≤+/-0,5 %
Résolution de course : 0,001 mm
Résolution de l'extensomètre : 0,001 mm
Normes : EN 388
Accessoire standard : pinces de traction planes GT-KE22 (1 jeu), logiciel d'exploitation en anglais (1 pièce), câble de connexion avec PC (1 pièce), extensomètre (1 jeu), ligne électrique (1 pièce).

Ponction
Des échantillons sont prélevés dans la paume d'un gant et la force nécessaire pour pénétrer l'échantillon avec un stylet défini à l'aide d'un testeur de compression et de perforation pour chaussures de sécurité est mesurée. La norme EN 388 définit quatre niveaux de performance, allant du niveau 1 (force de perforation > 20 N) au niveau 4 (force de perforation > 150 N).

Équipement GESTER : Testeur de compression et de perforation pour chaussures de sécurité GT-KB12A
Capacité max. : 30 kN
Résolution de la force : 1/10000
Précision de la force : ≤+/-0,2 % FS
Plage de course : 0-300 mm
Résolution de course : 0,01 mm
Charge de compression : 15 kN ou 10 kN
Clou d'essai : Ø4,5 mm
Vitesse de compression : 5±2mm/min
Alimentation : 1∮ CA 220 V 50/60 Hz
Normes : EN 388 section 6.4
Accessoire standard : Plateau (1 pièce), Clou de test (1 pièce), Logiciel d'exploitation, Ligne d'alimentation (1 pièce), Pince inférieure EN 388 pour testeur de perforation (dimension intérieure 20 mm).

Protection contre les chocs
Hormis les doigts, chaque zone où la protection contre les chocs est revendiquée doit être soumise à un essai d'atténuation des chocs en mesurant la force maximale transmise. Pour satisfaire aux exigences, cette force doit être inférieure à une valeur définie.

Application de la norme EN 388:2016

La norme EN 388 spécifie les exigences et les méthodes d'essai relatives aux gants de protection contre les risques mécaniques. Elle couvre tous les types de gants de protection contre les risques mécaniques. Les secteurs d'application typiques comprennent :
