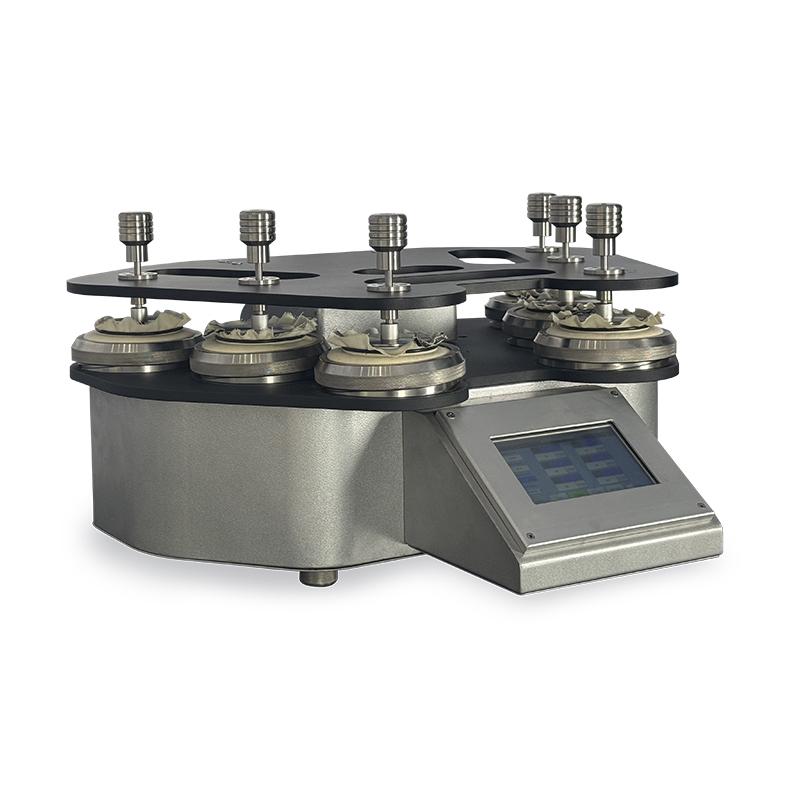

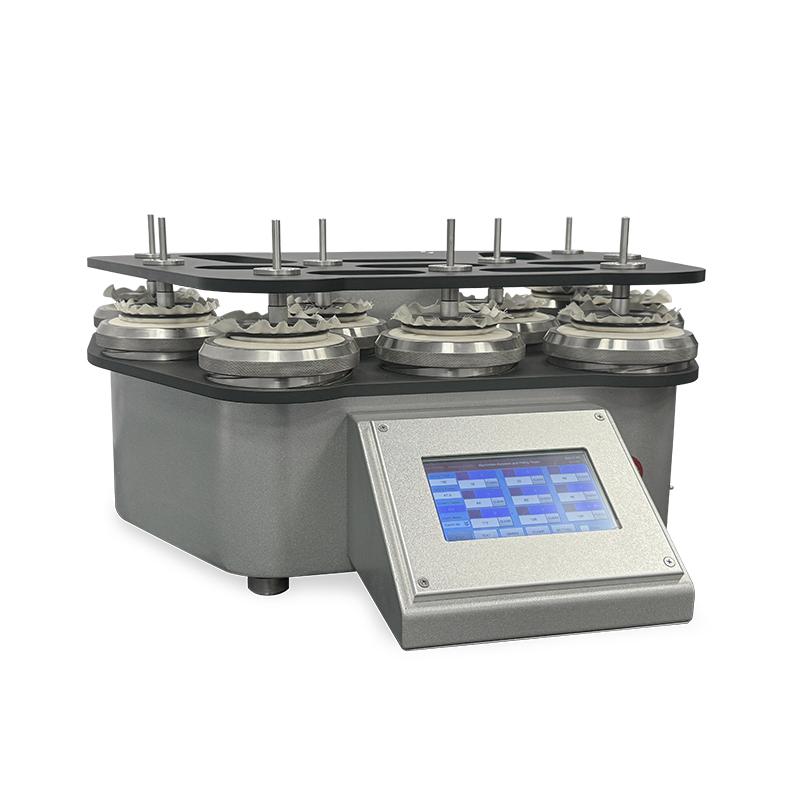

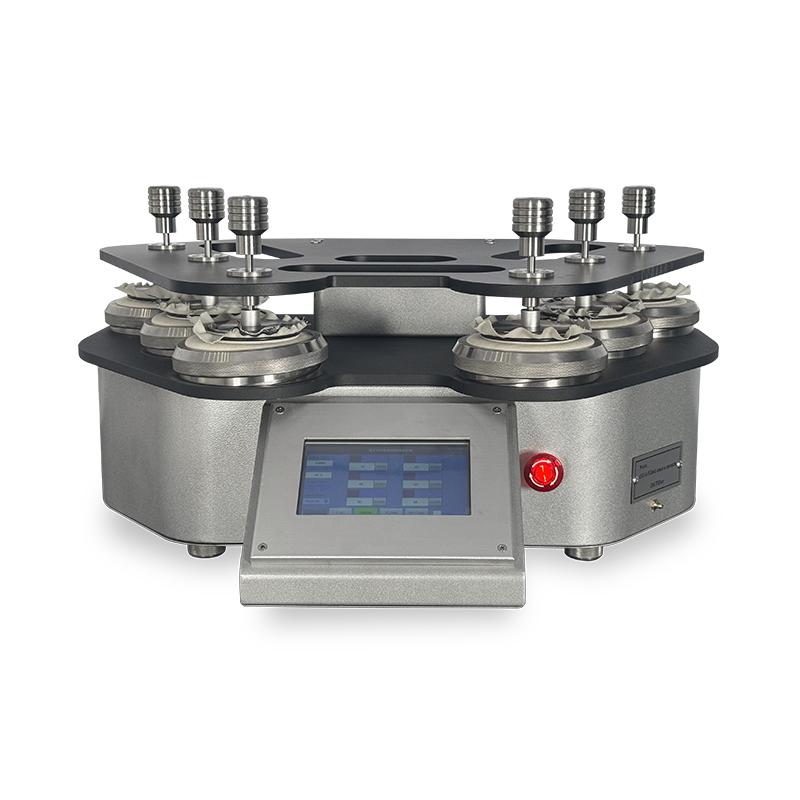

Testeur d’abrasion et de boulochage Martindale GESTERGT-C13B
Application detesteur d’abrasion Martindale:

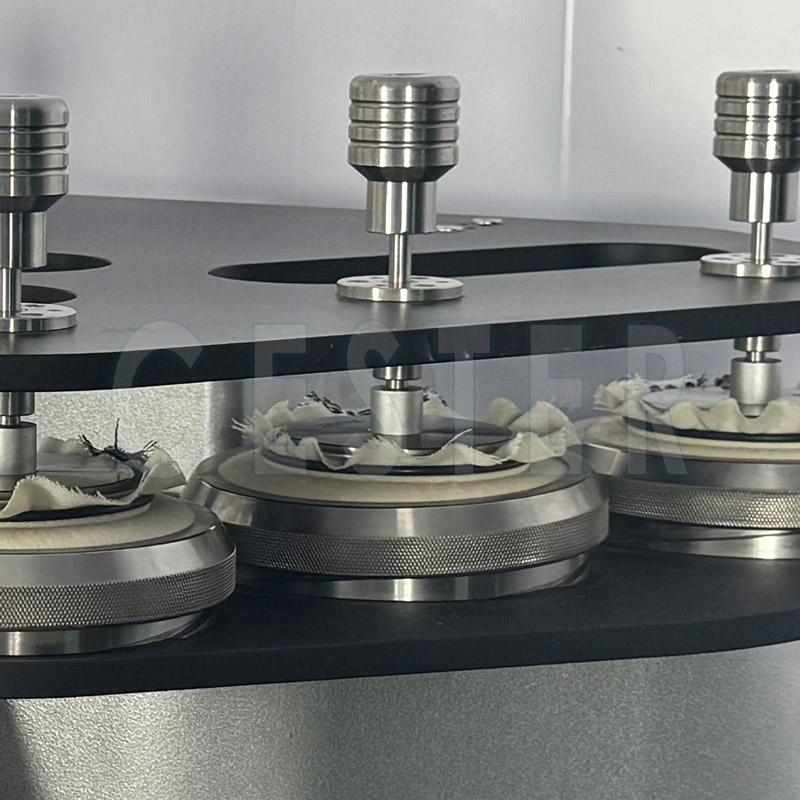

Le testeur d’abrasion et de boulochage Martindale est utilisépour déterminer la résistance à l’abrasion et au boulochage de toutes sortes de structures textiles. Les échantillons sont frottés contre un abrasif connu sous de faibles pressions et dans des directions changeant continuellement, puis la quantité d’abrasion ou de boulochage est comparée aux paramètres standards.
Le testeur d’abrasion et de boulochage Martindale amélioré présente plusieurs améliorations. Il est entraîné par un double système servo, ce qui améliore ses performances et sa précision. Le testeur génère une trajectoire de mouvement standard en figure de Lissajous.

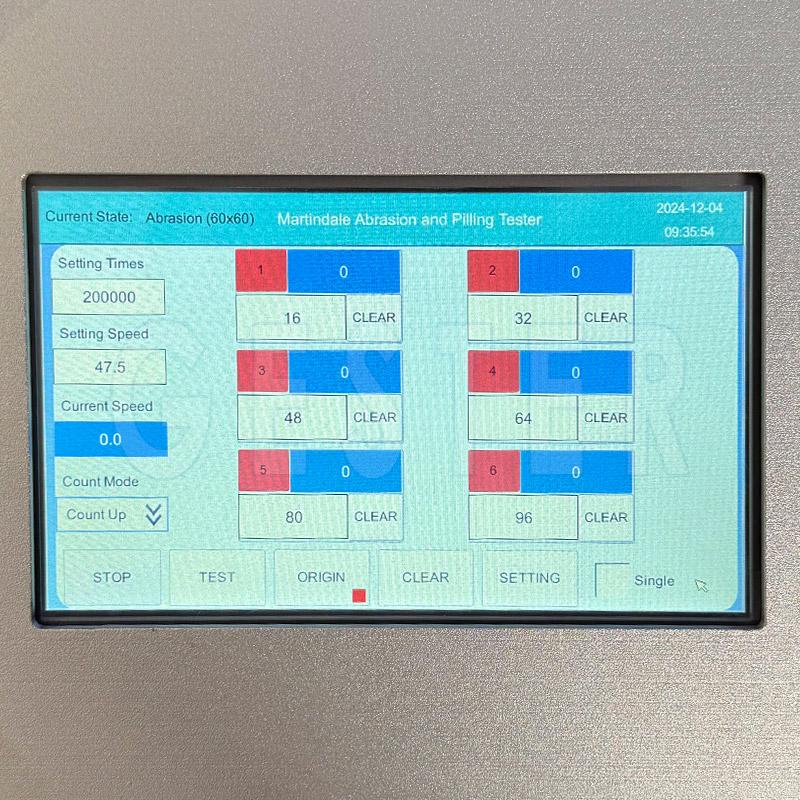

Le testeur est équipé de six modes d’essai pour répondre à diverses exigences de test. Ces modes comprennent abrasion 60×60, boulochage 24×24, 60-X, 60-Y, 24-X et 24-Y. Le passage entre les différents modes est simple et nécessite seulement un clic, sans opération de conversion matérielle.
Abrasion: GB/T 21196.2, GB/T 13775, ISO 12947, ASTM D4966, CEN/TS-16611, IWS TM 112,
M﹠S P19, Next 18, SN 198529, TWC 112, JIS L1096 (méthode de plaque à billes ISO17076-2, en option),EN388 Section 6.1, EN 13770, NWSP 020.5
Boulochage: GB/T 4802.2, ISO12945-2, ASTM D4970, IWS TM 196, M﹠S P17, Next TM26, SN 198525,CEN/TS-16611
1. Norme de test d’abrasion des tissus Martindale : figure de Lissajous, ligne droite.
2.Testeur d’abrasion et de boulochage MartindalePositions de travail : 4, 6, 8, 9 en option.8. Afin d’éviter les déformations, la plaque de mouvement supérieure est spécialement fabriquée en alliage d’aluminium 316.
9.Le trou d’injection d’huile lubrifiante ajouté facilite l’entretien par les clients et garantit que la machine peut fonctionner de manière stable pendant longtemps.
|
Modèle |
GT-C13B-4 |
GT-C13B-6 |
GT-C13B-8 |
GT-C13B-9 |
||||
|
Positions de travail |
4 |
6 |
8 |
9 |
||||
|
Commande mode |
Commande PLC et affichage sur écran tactile |
|||||||
|
Compteur range |
0~999999 fois |
|||||||
|
Pression d'essai
|
Test d'abrasion |
A)Support d'éprouvette: (198 ±2)g B) Pièce de chargement plus grande: (597±5)g C) La masse totale: (795±7)g, pour les vêtements de travail, les revêtements, le linge de lit et les tissus à usage technique (pression nominale de 12 kPa) |
||||||
|
A)Porte-échantillon : (198 ±2)g B) Pièce de chargement plus petite : (397±5)g C) La masse totale : (595±7)g, pour les vêtements et les textiles domestiques, à l'exclusion des revêtements et du linge de lit (pression nominale de 9 kPa) |
||||||||
|
Test de boulochage |
A) Acier inoxydable Pièce de chargement : (260 ± 1)g B) Porte-échantillon : (155± 1)g C) La masse totale : (415±2)g |
|||||||
|
Porte-échantillon effectif diamètre |

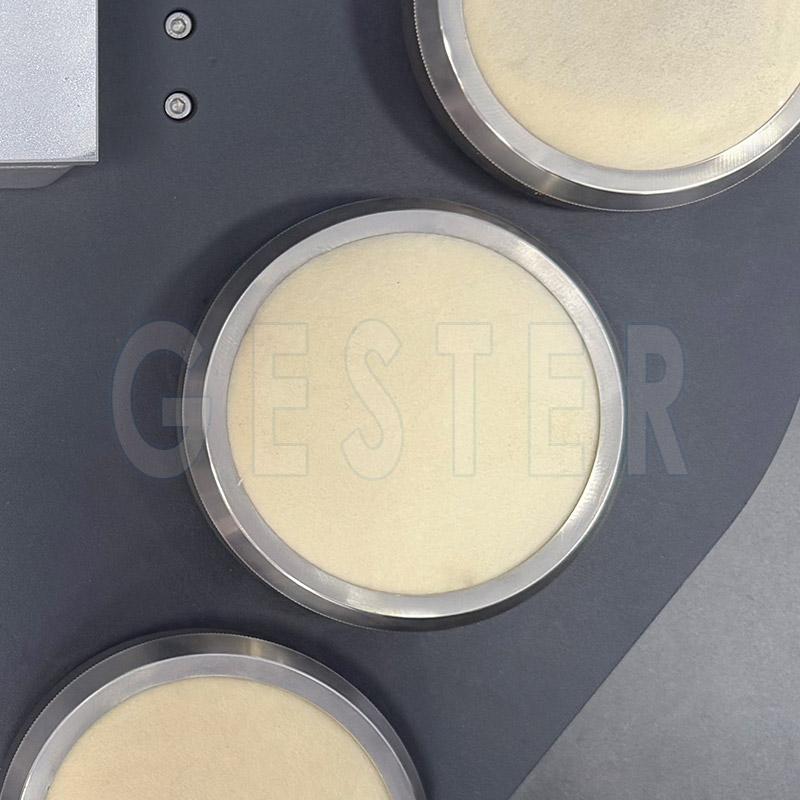

A) AbrasionSupport : Φ(28.65 ± 0.05)mm |
|||||||
|
B) Boulochage Support : Φ(90 ± 0.10)mm |
||||||||
|
Rotationnel svitesse |
47.5± 2.5tr/min |
|||||||
|
Pression poids |
Masse: (2.5 ± 0.5) kg |
|||||||
|
Diamètre: Φ(120 ± 10) mm |
||||||||
|
Alimentation sélectrique |
AC220V 50/60Hz |
|||||||
|
Dimensions(L x l x H) |
60×55×41cm |
88×61×41cm |
90×62×41cm |
90×62×41cm |
||||
|
Poids |
75kg |
130kg |
145kg |
150kg |
||||
Accessoires A :
|
Poids d’abrasionetsupport |
1 jeu |
|
Poids de boulochageetsupport |
1 jeu |
|
Standard àtissus abrasifsdetissu |
2 pièces pour chaque tête |
|
Standardmousse desupportenmousse 38 mm |
boîte de 60 pièces |
|
Standardfeutretisséenfeutredisquesde 140 mm |
2 pièces pour chaque tête |
|
Standardfeutretisséenceintureddisques90mm |
2 pièces pour chaque tête |
|
Photographies (copier une) |
1 ensemble |
|
Gabarit de découpe d'échantillon (Φ38mm, Φ90mm, Φ140mm) |
1 pièce pour chaque taille |
|
Poids de pression |
1 pièce |
|
Dispositif auxiliaire pour le montage des éprouvettes |
1 pièce |
|
Bille en acier |
3 pièces |
|
Câble d'alimentation |
1 pièce |
Accessoires B :
Normes photographiques EMPAsnormes pour lebboulochagettest (3 x 4 tricoté)
Optionnel
Normes photographiques EMPAsnormes pour lebboulochage ttest (3 x 4 tissé)
Optionnel
Photographies SM 50 pour bboulochage test IWS + ASTM. 4 ensembles 1-5 (Uni, Sergé A, Sergé B, Couverture)
Optionnel
Standard abradents ftissu
Optionnel
Standard brembourragefmousseΦ38 mm
Optionnel
Standardwdisques en feutrefDisques de feutre 140 mm
Optionnel
Standardwdisques en feutrefDisques de feutre90 mm
Optionnel
Découpeur d'échantillons pneumatique GT-C48
Optionnel
Plaque à billes pour ISO17076-2
Optionnel
Kits de test CEN/TS16611
Optionnel
Porte-abrasion de chaussettes Méthode A EN 13770
Optionnel
Anneau de serrage EN 388 pour matériau épais
Optionnel
Que fait un testeur Martindale ?Il simule l'usure et le boulochage des tissus en frottant des échantillons contre des abrasifs sous une pression et un mouvement contrôlés.
Quelles industries utilisent un testeur d'abrasion Martindale ?Fabrication de vêtements, fabrication de chaussures, mobilier, intérieurs automobiles, textiles et laboratoires d'assurance qualité.
Quel est le principe du testeur Martindale ?Le testeur d'abrasion et de boulochage Martindale GT-C13 fonctionne selon le principe consistant à soumettre un échantillon de tissu à un frottement contrôlé multidirectionnel (suivant une trajectoire de mouvement précise en figure de Lissajous) contre une surface abrasive standard sous une faible pression définie, puis à évaluer les dommages résultants du tissu (abrasion) ou la formation de fibres pelucheuses (boulochage).
