Modèle

GT-C 203

Taille de l'échantillon

(90 ± 1) mm × (90 ± 1) mm

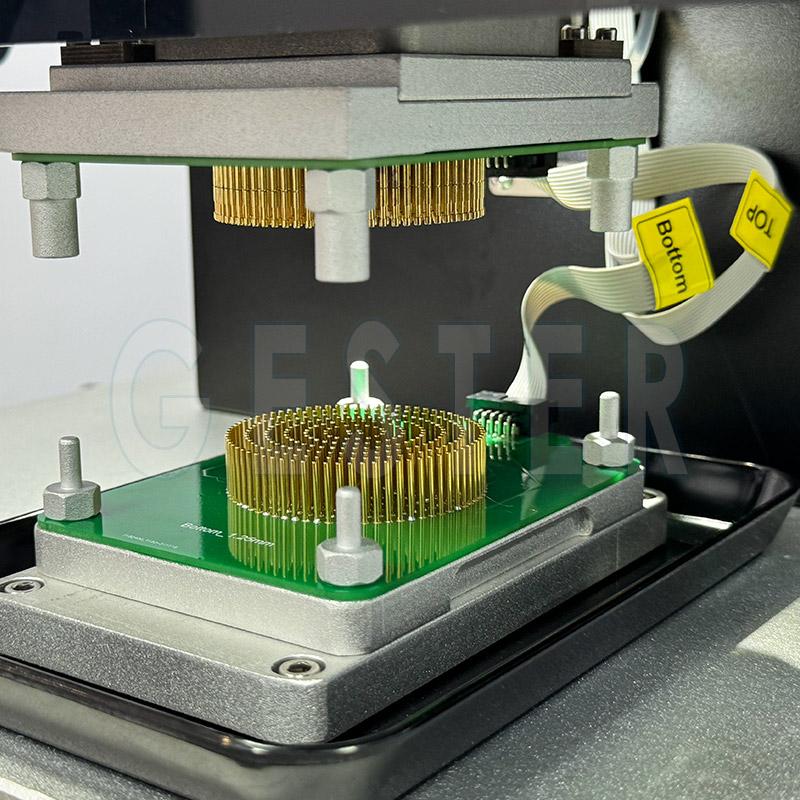

Capteur A

(1) Diamètre des capteurs de test supérieur et inférieur : Φ 58,5 mm

(2) Distance de la zone annulaire :

distance de l'anneau intérieur 5,0 mm, le reste 4,5 mm ;

Il y a 7 anneaux de test

(3) Sonde du capteur supérieur :

Spécifications de la sonde à ressort : diamètre de la surface de contact 1,54 ± 0,05 mm, plaqué or sur cuivre

(4) Sonde de capteur inférieure :

diamètre de la surface de contact 1,2 ± 0,05 mm.

Cuivre plaqué or ; résistance < 50 mΩ Ω

Capteur B

(1) Diamètre des capteurs de test supérieur et inférieur : Φ 58,4 mm

(2) Distance de la zone annulaire :

distance entre les anneaux intérieurs 5,0 ± 0,05 mm, soit un total de 7 anneaux de test

(3) Sonde du capteur supérieur :

Spécifications de la sonde à ressort : diamètre de la surface de contact 0,54 ± 0,02 mm, plaqué or sur cuivre

(4) Sonde de capteur inférieure :

Diamètre de la surface de contact 1,2 ± 0,02 mm.

Cuivre plaqué or ; résistance < 50 mΩ Ω

Système de convoyage de liquide d'essai

Temps de transfert : 20 secondes

Volume de liquide transféré : 0,22 g ± 0,01 g ;

Spécifications de la sortie du liquide transporté : tuyau en acier inoxydable, diamètre intérieur 0,5 mm.

conductivité de la solution étalon de test

16 ms ± 0,2 ms

Temps de test

120s

La pression de la tête d'essai

A : 9,8 N ± 0,15 N B : 4,65 N ± 0,05 N

Alimentation électrique

220 V CA ± 10 V 50 Hz 160 W

Dimensions extérieures

510 mm (L) × 600 mm (L) × 800 mm (H)

Poids

≈ 50 kg
