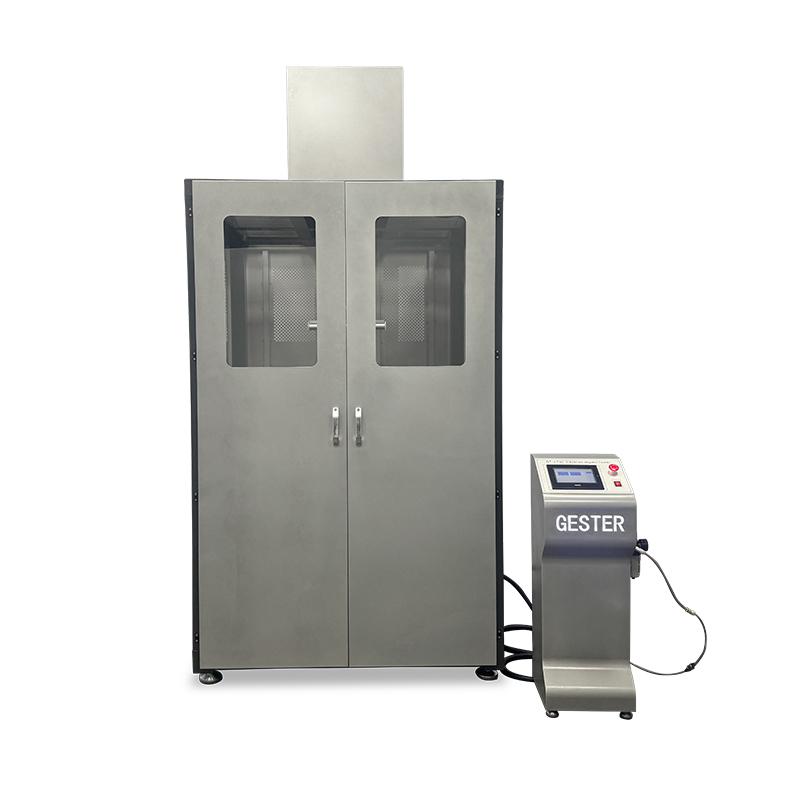

Testeur de vibrations et d'impact pour valises GT-LC02

Modèle

GT-LC02

Système de contrôle

Automate programmable et écran tactile

Compte

0-999 999 fois

Cylindre d'entraînement

Cylindre de 100 kg, cylindre AINTAC

Pince d'échantillon

ventouse inférieure, bloc de caoutchouc d'amortissement supérieur, tige d'impact, le poids total des pinces communes est de (8,1+0,2) kg.

Accident de choc

Le dispositif d'impact peut se déplacer de haut en bas, et sa course unidirectionnelle est de (150 ±5) mm. La course est réglée en fonction de la charge supplémentaire appliquée au dispositif d'impact (30 kg).

Poids d'impact

30 kg

Ressort d'impact

S constante de raideur du ressort (17,54 ± 0,88) Nmm, section du ressort rectangulaire (8,5 mm). × 4,2 mm) longueur (165±5) mm, diamètre extérieur (44,5±0,5) mm, diamètre intérieur (28,0 ±0,5) mm, nombre effectif (17 sol 0,5) tours.

Bloc amortisseur

Chaque extrémité du ressort d'amortissement est munie d'un bloc d'amortissement circulaire en caoutchouc, d'un diamètre extérieur de 100 ± 5 mm, d'une hauteur de 30 ± 3 mm et d'un trou central de 22 ± 2 mm de diamètre. Le matériau principal est du polyuréthane thermoplastique, d'une dureté Shore A de 85 ± 3. Le trou central du bloc d'amortissement inférieur permet le passage libre et sans à-coups de la tige d'impact.

Pince pour sac à dos

1,35±0,05 kg.

Matériaux de fixation d'échantillons

b cuir ovin à couche fendue et velouté, épaisseur 1,5 mm~2,0 mm, largeur (100 ± 5) mm, souplesse 1,5 mm~2,5 mm (ouverture de test 25 mm).

Source de gaz

6 kg/cm²

Alimentation électrique

220 V, 50/60 Hz

Poids

500 kg
