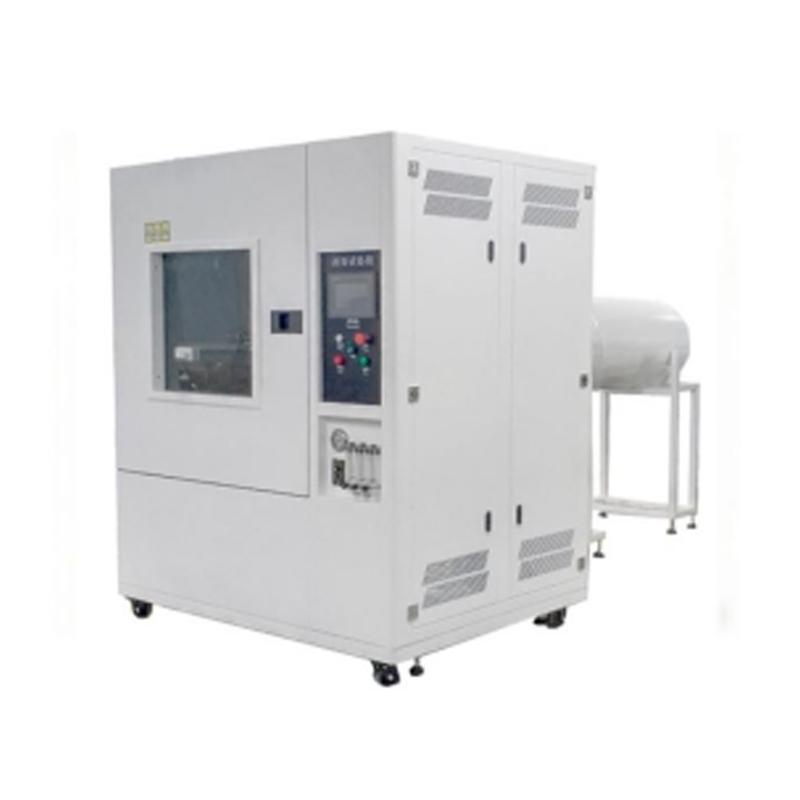

Chambre d'essai de pulvérisation de pluie IPX 123456 GT-F62

Chambre d'essai de pulvérisation de pluie horizontale GT-F62est un système de test d'infiltration d'eau tout-en-un conçu pour réaliserIPX1, IPX2, IPX3, IPX4, IPX5 et IPX6Tests de protection sur une seule unité. Entièrement conforme aux normes.CEI 60529, GB 4208, GB 2423.38 et GB 4706.32Il évalue la résistance à l'eau des composants automobiles, des appareils électroniques, des armoires électriques et des produits d'éclairage dans des conditions de pluie simulées.

La chambre d'essai de pluie GT-F62 est disponible en500 L, 1000 L et 1500 Loptions de capacité. Contrôlées via unPanneau tactile PLC (Teelong), il intègre un plateau tournant inclinable à 15°, un tube oscillant de R400/R600 mm et unMécanisme de tête de pulvérisation oscillante électrique pour les tests IPX5/6.

Marque:
GESTER
N° darticle:
GT-F62
Commande (MOQ):
1
Délai de mise en œuvre：
15-30 Days

Renseignez-vous maintenant

Les détails du produit

Chambre d'essai de pulvérisation de pluie horizontale IPX 123456

Présentation du produit

Application:

CeChambre d'essai de pluie IPX1-IPX6Ce test est principalement utilisé pour évaluer les performances des produits lors du stockage, du transport et de l'utilisation en conditions climatiques pluvieuses. Il permet de tester les performances physiques et autres caractéristiques des produits électroniques et électriques, des lampes, des armoires électriques, des composants électriques, des automobiles, des motos et de leurs pièces détachées dans des conditions simulant la pluie. Après le test, les performances du produit sont vérifiées afin de déterminer sa conformité aux exigences, facilitant ainsi la conception, l'amélioration, la vérification et le contrôle qualité en usine.

Normes :

GB2423.38-90, GB4706.32, IEC 60529, GB 4208, etc.

Caractéristiques principales

Modèle	GT-F62-500	GT-F62-1000	GT-F62-1500
Capacité	500L	1000L	1500L
dimensions de la chambre intérieure (mm, W×D×H)	800×800×800 mm	1000×1000×1000	1500×1500×1500
Dimensions de la chambre extérieure (mm, W×D×H)	1380×3600×1750	1480×3800×1800	18900×4300×2300
dimension de la zone d'égouttement (mm, W×D×H)	600×600×60	800×800×60	800×800×80
Distance entre le réservoir d'égouttement d'eau et la chambre d'échantillonnage	200 mm (intérieur)
diamètre du trou d'égouttement	φ0,4 mm
Espacement des orifices de pulvérisation d'eau	20 mm
Précipitations	1 ± 0,5 mm/min, 3 ± 0,5 mm/min
Platine	IPX1 : horizontal ;
	IPX2: inclinable à 15°
Source d'air	Préparé par l'acheteur, le système d'air comprimé a une pression supérieure à 5 kg.
IP34
rayon du tuyau oscillant(mm)	400	600
Distance entre la tête de pulvérisation et l'échantillon	200 mm (intérieur)
Espacement des orifices de pulvérisation d'eau	50 mm
Plage d'angles de rotation du tuyau de pulvérisation	120°, 320° (configurable)
angle de buse inclus	IPX3 :120°
	IPX4:180°
vitesse du tuyau oscillant	30°/s
Vitesse de balancement	IP3 : 15 fois/min ;
	IP4 : 5 fois/min
diamètre du trou de pulvérisation d'eau	φ0,4 mm
Débit par orifice de pulvérisation d'eau	0,07(±5%)L/min
pression du jet d'eau	80-150 kPa
Système de pulvérisation	IPX3 : 16 buses ;
	IPX4 : 25 buses
débit d'eau	IPX3 : 1,1 L/min,
	IPX4 : 1,8 L/min
IP56
Nombre de têtes de pulvérisation	Tête de pulvérisation IPX5, 1 pièce ; Tête de pulvérisation IPX6, 1 pièce (2 au total)
Surface réceptrice d'eau	Côté du produit
Distance entre la tête de pulvérisation et l'échantillon	2500～3000 mm (ou dans cette plage)
Diamètre intérieur de l'orifice de pulvérisation	IPX5 : φ6,3 mm,
	IPX6 : φ12,5 mm
débit de pulvérisation d'eau	IPX5 : 12,5 ± 0,625 L/min,
	IPX6 : 100 ± 5 L/min
Diamètre du tuyau	1 tuyau haute pression de 1/2 pouce; 1 tuyau haute pression de 1 pouce respectivement
pression du jet d'eau	30～200 kPa (ajusté en fonction du débit)
durée de pulvérisation d'eau continue	3, 10, 30, 9999 min (réglable)
Contrôle du temps d'exécution	1～9999 min (réglable)
système de circulation d'eau	Assure le recyclage de la source d'eau
manomètre de pression de jet d'eau	Affiche la pression du jet d'eau
Contrôle du débit et de la pression	débitmètre mécanique

FAQ technique axée sur le produit

Q1 : Comment le GT-F62 effectue-t-il les tests multigrades IPX1 à IPX6 conformément aux normes IEC 60529 et GB 4208 ?

UN:Le GT-F62 intègre des modules de test dédiés gérés par le système d'écran tactile Teelong PLC développé en interne.:

Tests d'étanchéité IPX1 et IPX2 :Réservoir d'égouttement monté sur le dessus avec trous de Ø0,4 mm; le plateau tournant reste horizontal pour la norme IPX1 et s'incline à 15° pour la norme IPX2.
Tests d'étanchéité IPX3 et IPX4 :Tuyau oscillant à 16 buses (IPX3, angle de 120°) ou 25 buses (IPX4, angle de 180°) oscillant à 30°/s.
Tests de pulvérisation IPX5 et IPX6 :Têtes de pulvérisation haute pression latérales de Ø6,3 mm (IPX5) et Ø12,5 mm (IPX6)avec unmécanisme de balancement électrique de haut en basavec boîtier de protection.

Q2 : Comment fonctionne le dispositif d'oscillation électrique de la tête de pulvérisation IPX5/IPX6 ?

UN:Les têtes de pulvérisation IPX5 et IPX6 sont montées sur un châssis de support latéral dédié doté d'un mécanisme de basculement électrique vertical.Protégée par un couvercle de protection extérieur, la fonction d'oscillation électrique peut être activée ou désactivée directement sur l'écran tactile pour assurer une couverture contrôlée du jet d'eau horizontal et vertical sur l'échantillon..

Q3 : Quels types de produits peuvent être testés dans la chambre d'essai de pulvérisation de pluie horizontale GT-F62 ?

UN:Le GT-F62 est idéal pour tester l'étanchéité physique à l'eau des produits électroniques, des lampes, des armoires électriques, des composants électriques, des automobiles, des motos et des pièces automobiles pendant le stockage, le transport et le fonctionnement.Il est doté d'un plateau tournant étanche réglable en hauteur (1-7 tr/min) avec une capacité de charge maximale de20 kg.

Q4 : Pourquoi choisir GESTER comme partenaire de fabrication de votre chambre d'essai de pluie ?

UN:Fabricant professionnel d'équipements de test physique fort de près de 30 ans d'expérience en R&D et en production, GESTER conçoit des appareils de haute précision.chambres d'essai de pluiedirectement de notre usineNous appliquons un contrôle qualité rigoureux en utilisant des composants haut de gamme (par exemple, écrans tactiles MCGS, automates programmables XINJE, disjoncteurs CHINT, alimentations Mean Well)., offrant des prix directs d'usine et une assistance technique à vie dans le monde entier.

Laisser un message

Si vous êtes intéressé par nos produits et que vous souhaitez en savoir plus, veuillez laisser un message ici, nous vous répondrons dès que possible.

Sujet : Chambre d'essai de pulvérisation de pluie IPX 123456 GT-F62
