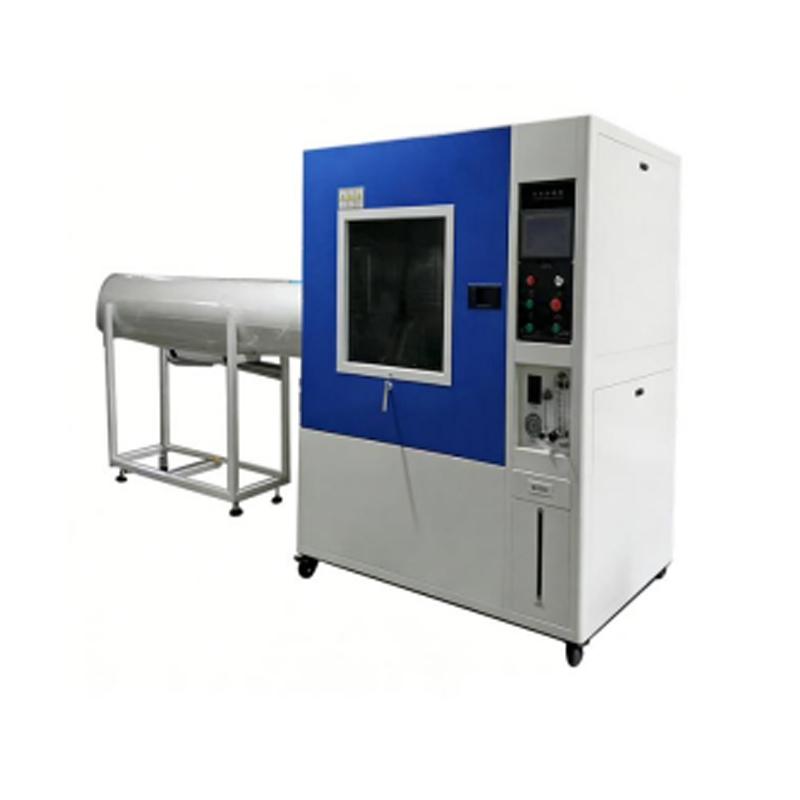

Chambre d'essai de projection d'eau IPX5 IPX6 | Testeur étanche horizontal haute pression
Application :
Cet équipement est principalement utilisé pour évaluer les performances des produits dans des conditions de pluie simulée pendant le stockage, le transport et l'utilisation. Il est largement appliqué aux produits électriques et électroniques, aux équipements d'éclairage, aux armoires électriques, aux composants électriques, aux automobiles, aux motos et à leurs pièces.
Dans des conditions de précipitations simulées, l'équipement teste les propriétés physiques et autres propriétés connexes des produits. Après le test, les résultats sont évalués pour déterminer si le produit répond aux normes requises, fournissant ainsi une base pour la conception, l'amélioration, la vérification et l'inspection en usine du produit.
GB-4208-2008, GB2423.38, niveaux de protection IPX5, IPX6
|
Modèle |
GT-F63-500 |
GT-F63-1000 |
|
Capacité |
500L |
1000L |
|
Dimensions de la chambre intérieure (L×P×H ) |
800×800×800 mm |
1000×1000×1000 |
|
Dimensions de l'armoire extérieure ( L×P×H ) |
3600×860×1750 mm |
3800×1060×1800 |
|
Diamètre du plateau tournant |
400 mm |
600 mm |
|
Capacité de charge du plateau tournant de la chambre |
20 kg |
|
|
Nombre de buses de pulvérisation |
Buse IPX5, 1 pce ; Buse IPX6, 1 pce (2 au total) |
|
|
Surface d'exposition à l'eau |
Côté du produit |
|
|
Distance de la buse à l'échantillon |
2,500-3,000 mm |
|
|
Diamètre intérieur de la buse |
IPX5 : φ6,3 mm ; |
|
|
IPX6 : φ12,5 mm |
||
|
Débit de pulvérisation |
IPX5 : 12,5 ± 0,625 (L/min) ; |
|
|
IPX6 : 100 ± 5 (L/min) |
||
|
Diamètre du tuyau |
Un tuyau flexible haute pression de 1 1/2" et un de 1" |
|
|
Pression de pulvérisation |
30–200 kpa (réglable selon le débit) |
|
|
Vitesse de la platine |
1–7 tr/min |
|
|
Durée de pulvérisation |
3, 10, 30, 9,999 min (réglable) |
|
|
Contrôle du temps de fonctionnement |
1–9,999 min (réglable) |
|
|
Système de circulation d'eau |
Assure le recyclage continu de l'eau |
|
|
Manomètre de pression de pulvérisation |
Affiche la pression de pulvérisation de l'eau |
|
|
Système de contrôle |
Système de contrôle à écran tactile développé en interne |
|
|
Système de pulvérisation |
Composé d'une pompe à eau, d'un manomètre et d'un support de tuyau de pulvérisation fixe |
|
|
Matériau du tuyau de pulvérisation |
Acier inoxydable |
|
|
Matériau externe |
Acier inoxydable 304 |
|
|
Matériau du cadre |
tubes carrés en acier inoxydable 304, finition brossée |
|
Q1 : Comment le GT-F63 configure-t-il les paramètres des buses pour basculer entre les tests IPX5 et IPX6 ?
R : Le GT-F63 utilise deux buses de pulvérisation dédiées en acier inoxydable 304 montées sur un support de tuyau latéral :
L'eau est fournie par une pompe interne en acier inoxydable FEILI via des tuyaux flexibles haute pression de 1/2" et 1" sur une distance de jet standard de 2 500 à 3 000 mm.
Q2 : Comment la pression et le débit de l'eau de pulvérisation sont-ils surveillés et régulés avec précision ?
R : La ligne d'amenée d'eau est équipée de vannes de réglage manuel, d'un débitmètre numérique et d'un manomètre à cadran. Les opérateurs peuvent ajuster finement la pression d'eau du système entre 30 et 200 kPa tout en vérifiant le débit en temps réel sur l'affichage du panneau numérique.
Q3 : Quelles sont les limites de capacité et les capacités de vitesse du plateau tournant pour échantillons ?
R : La chambre est dotée d'un plateau tournant étanche robuste (Ø 400 mm pour le modèle de 500 L / Ø 600 mm pour le modèle de 1 000 L) entraîné par un moteur à réduction par engrenages. Il supporte des échantillons d'essai pesant jusqu'à 20 kg et offre des vitesses de rotation fluides et réglables entre 1 et 7 tr/min pour une couverture uniforme des jets à 360°.
Q4 : Comment fonctionne le système de recirculation d'eau intégré lors des essais continus ?
R : L'eau pulvérisée pendant l'essai est récupérée dans un réservoir d'eau inférieur intégré. La pompe interne met sous pression et fait recirculer cette eau à travers le système de filtration pour la renvoyer vers les buse, formant ainsi un système en circuit fermé continu qui minimise la consommation d'eau.
