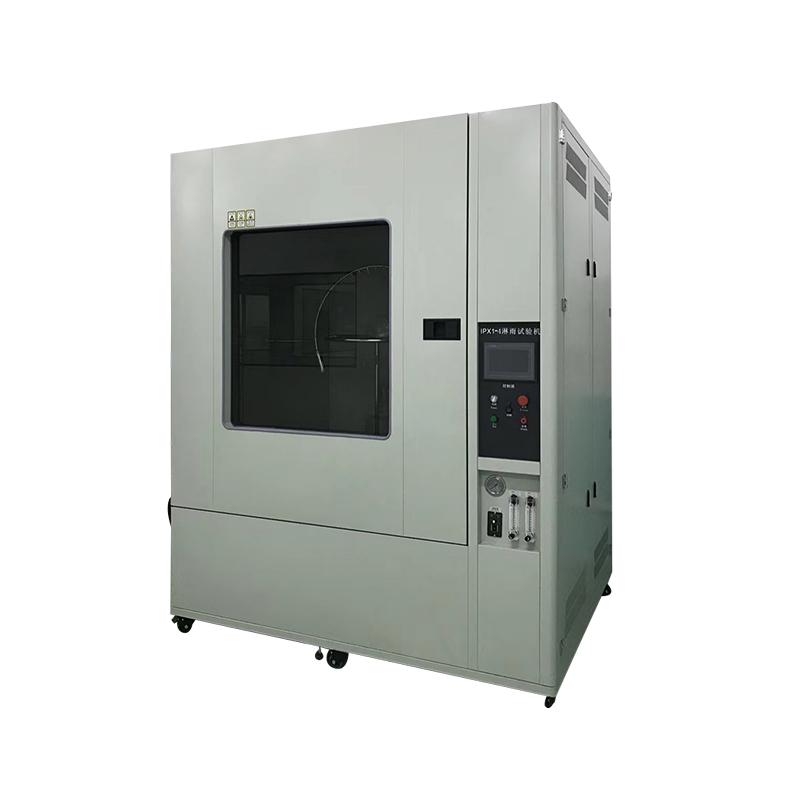

Chambre d'essai de pluie GT-F61Le GT-F61 est un système de test environnemental de haute précision conçu pour évaluer l'étanchéité à l'eau et l'intégrité des joints des systèmes d'éclairage automobile, des moteurs électriques, des composants électroniques et des boîtiers électriques. Ce système compact intègre les tests de goutte à goutte verticale, de goutte à goutte inclinée à 15°, de pulvérisation d'eau par tube oscillant et de projection d'eau.
Animé par une intuitionContrôleur à écran tactile LCD, précisioncommande de tube oscillant par moteur pas à paset lisserégulation de la vitesse du plateau tournant par motoréducteurLe GESTER GT-F61 offre une durée de test précise (réglable de 0 s à 99 h 59 min 59 s / 1 à 999 999 min) et une double surveillance du débit et de la pression grâce à des débitmètres numériques et des manomètres à ressort en acier inoxydable.Acier inoxydable SUS#304GESTER propose un approvisionnement direct d'usine, des dimensions de chambre personnalisées et une livraison mondiale rapide.
Marque:
GESTERN° darticle:
GT-F61Commande (MOQ):
1Les détails du produit
Chambre d'essai de pluie IPX1234 |Chambre d'essai étanche
Application:
Ce dispositif convient aux produits électriques et électroniques susceptibles d'être exposés à l'eau lors du transport, du stockage ou de l'utilisation, notamment en cas de fortes pluies, de pluie battante, de systèmes d'arrosage automatique, d'éclaboussures de roues, de jets d'eau ou de forte houle. Sa conception scientifique permet de simuler de manière réaliste différents environnements tels que les gouttes, la pluie, les éclaboussures et les projections d'eau. Le système de contrôle avancé et complet, associé à une technologie de conversion de fréquence, permet le réglage automatique de l'angle de rotation du support d'échantillonnage de la pluie, de l'angle d'oscillation du bras de pulvérisation et de la fréquence d'oscillation du volume d'eau pulvérisée.
GB 4208, GB 10485, GB 4942, GB/T 2423.38, GB/T 2423.23
|
Modèle |
GT-F61-500 |
GT-F61-1000 |
|
IP12 |
||
|
Volume interne nominal |
500L |
1000L |
|
Dimension intérieures (L*H*P) |
800×800×800 mm |
1000×1000×1000 mm |
|
Dimensions extérieuress (L*H*P) |
≈1300×970××1700 mm |
≈1600×1200×1900 mm |
|
Dimensions de la zone d'égouttement |
600×600×60 mm |
800×800×60 mm |
|
Distance entre le réservoir de goutte à goutte et l'échantillon |
200 mm |
|
|
diamètre du trou d'égouttement |
φ0,4 mm |
|
|
Espacement des buses de pulvérisation |
20 mm |
|
|
Taux de précipitations |
1+0,5 mm/min;3+0,5 mm/min |
|
|
Platine |
IPX1 : plateau tournant horizontal ; IPX2 : plateau inclinable à 15° |
|
|
Alimentation en air |
Le utilisateur fournira unair source de 5 kg ou plus. |
|
|
IP34 |
||
|
Rayon du tube oscillant |
300 mm |
400 mm |
|
distance de la buse par rapport à l'échantillon |
200 mm (à l'intérieur) |
|
|
Espacement des buses de pulvérisation |
50 mm |
|
|
Plage d'angle d'oscillation du tube |
120°～320° (réglable) |
|
|
Angle de la buse |
120°(IP3); 180° (IP4) |
|
|
Vitesse d'oscillation du tube |
30°/s ; vitesse d'oscillation : IPX3 : 15 oscillations/min, IPX4 : 5 oscillations/min |
|
|
diamètre de l'orifice de pulvérisation |
φ0,4(mm) |
|
|
Débit par orifice de pulvérisation |
0,07 L/min +5% |
|
|
Pression de l'eau pulvérisée |
80-150 (Kpa) |
|
|
Source d'eau et consommation |
8 litres/jour d'eau purifiéeeauou de l'eau distillée |
|
|
Système de contrôle |
Écran tactile PLC développé en interne contrôleur |
|
|
Système de pulvérisation |
IP3:12 buses ; IP4 : 18 buses |
IP3 : 16 buses; IP4 :25 buses |
|
débit d'eau |
IP3 : 0,84 L (min) IP4 : 1,26 L (min) |
IP3 : 1,1 L (min) IP4 : 1,8 L (min) |
|
Matériau de la chambre intérieure |
acier inoxydable SUS304 |
|
|
Matériau de la chambre externe |
acier inoxydable SUS304 |
|
|
Système commun |
||
|
Hauteur du plateau tournant |
100 mm (réglable) |
|
|
vitesse de la platine |
1–7 tr/min (réglable) |
|
|
Diamètre du plateau tournant |
400 mm |
|
|
capacité de charge |
20 kg |
|
Q1 : Quelles sont les exigences en matière d'installation, d'alimentation électrique et d'environnement pour la chambre de pluie GT-F61 ?
UN:Pour garantir des performances optimales et un fonctionnement sûr, votre laboratoire doit répondre aux conditions suivantes :
Q2 : Quels systèmes de protection de sécurité sont intégrés à la chambre d'essais environnementaux GESTER ?
UN:En tant que professionnelfabricant de chambres environnementalesLa sécurité et la durabilité de l'équipement sont intégrées à notre conception. Le GT-F61 est doté d'un système de protection complet à 5 niveaux, comprenant :
Q3 : GESTER peut-il personnaliser les dimensions de la chambre et les configurations d’alimentation pour les normes électriques étrangères ?
UN:Oui. En tant que fabricant d'équipements d'essais physiques directs fort de près de 30 ans d'expérience en ingénierie, GESTER propose une solution entièrement personnalisée. Nous pouvons adapter les dimensions des chambres intérieure et extérieure, les capacités de charge du plateau tournant et les configurations d'alimentation (par exemple, 220 V/380 V, 50 Hz/60 Hz) à votre réseau électrique local et aux exigences de vos échantillons.
Q4 : Comment sont gérés l'installation, le calibrage et le service après-vente pour les commandes internationales ?
UN:Chaque chambre fait l'objet d'une pré-mise en service complète avant expédition. Nous fournissons des manuels détaillés en anglais, des schémas de câblage et des tutoriels vidéo. Pour la maintenance, GESTER offre une assistance technique à distance à vie (réponse sous 24 heures) et un envoi rapide des pièces de rechange. L'installation sur site et l'étalonnage par un organisme tiers sont également disponibles sur demande.
